表示キーボード

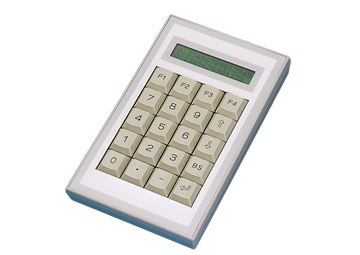

表示キーボード LCD2行タイプ (モールドケースタイプ) キートップタイプ

● 対応するインターフェース

USB

PS/2

RS-232C

シリアル

Virtual COM

PC-98

マトリクス

R

S

V

● 仕様

環境条件

動作温度

動作湿度

保存温度

0~50℃

60%以下

−10~60℃

電源

DC 5V±5%

立ち上がり時間

バックライトLCDタイプ:100mA以下

40msec以下

キースイッチピッチ

列:18mm  段:18mm

ケーブル:1.8m ※インターフェースがRまたはSシリーズには付属しません。

インターフェースがR、Sのピンアサイン

ケーブル色

オレンジ

シールド

信号名

TXD

RXD

GND

+5V

フレームグランド

● キーボード仕様

入出力IF

LCD入力 (RXD)

表示文字は表示コード表による

※表示コード表はコチラ (PDFファイル)

機能

リピート

ロールオーバー

あり

2キー

● LCD表示器仕様

表示形態

5×7 ドットマトリクス表示

16文字×2行 STNポジティブタイプ

表示範囲

横64.0 縦13.8 (mm)

文字サイズ

横2.94 縦4.34 文字間隔0.7 (mm)

バックライト

LED

コントラスト調整

固定
