表示キーボード

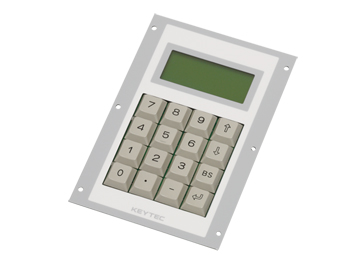

表示キーボード LCD4行タイプ (裏面取付タイプ) キートップタイプ

※モールドケースタイプも製作可能です。詳しくは弊社までお問い合わせ下さい。

● 対応するインターフェース

USB

PS/2

RS-232C

シリアル

Virtual COM

PC-98

マトリクス

ー

ー

R

S

V

ー

ー

● 仕様

環境条件

動作温度

動作湿度

保存温度

0～50℃

60%以下

−10～60℃

電源

DC 5V±5%

立ち上がり時間

バックライトLCDタイプ：100mA以下

40msec以下

キースイッチピッチ

列：18mm　　段：18mm

ケーブル：1.8m　※インターフェースがRまたはSシリーズには付属しません。

インターフェースがR、Sのピンアサイン

ケーブル色

茶

赤

オレンジ

黄

シールド

信号名

TXD

RXD

GND

＋5V

フレームグランド

● キーボード仕様

入出力IF

LCD入力 (RXD)

表示文字は表示コード表による

※表示コード表はコチラ (PDFファイル)

機能

リピート

ロールオーバー

あり

2キー

● LCD表示器仕様

表示形態

5×7　ドットマトリクス表示　記号・英数・カナ

16文字×4行　STNポジティブタイプ

表示範囲

横62.0　縦25.0 (mm)

文字サイズ

横2.95　縦4.83　文字間隔0.55 (mm)

バックライト

LED

コントラスト調整

固定
